Cahaya Tinggi: | listrik PCB tinggi,Metal Clad PCB |
---|

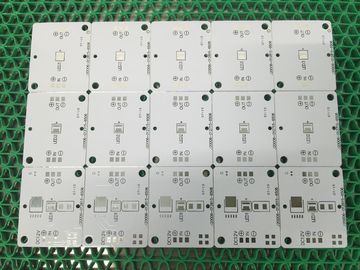

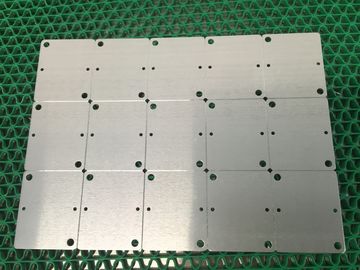

Super Bright High Power LED PCB, Aluminium PCB Board Untuk LED
JHD PCB
JHD PCB adalah PCB & pcba produsen prefessioal dengan lebih dari 6 tahun pengalaman ekspor. Terletak di Shenzhen, Cina. Kami memiliki insinyur PCB terampil dan antusias, staf positif untuk lini produksi. Semua papan sirkuit cetak kami disesuaikan.
Spesifikasi Teknis Untuk PCB
Jumlah Lapisan | 1,2,4 atau 6, upto 18 lapisan |
jumlah pesanan | 1 50.000 |
Bentuk Dewan | Retangular, bulat, slot, guntingan, kompleks, tidak teratur |
Dewan Type | Kaku, fleksibel, kaku-fleksibel |
Material papan | FR-4 gelas epoxy, FR-4 tinggi Tg, RoHS compliant, Aluminium, Rogers, dll. |
Dewan Cutting | Geser, V-skor, Tab-dialihkan |
Dewan Tebal | 0.2-4.0mm, Flex 0.01-0.25mm |
Berat tembaga | 1.0, 1.5, 2.0 oz |
Topeng solder | Dua sisi LPI hijau, juga mendukung Red, White, Kuning, Biru, Hitam |
Sablon | Dua sisi atau satu sisi putih, kuning, hitam, atau negatif |
Sablon Min Jalur Lebar | 0,006 '' atau 0.15mm |
Max Dewan Dimensi | 20 inch * 20 inci atau 500 mm * 500 mm |
Min Jejak / Gap | 0.10mm, atau 4mils |
Min Bor Lubang Diameter | 0.01 '', 0.25mm, atau 10mils |
permukaan Finish | HASL, Nickle, Immersion Emas, Immersion Tin, Immersion Silver, OSP, dll. |
Dewan Toleransi Tebal | ± 10% |
Tembaga Berat Toleransi | ± 0,25 oz |
Minimal Slot Lebar | 0,12 '', 3.0mm, atau 120mils |
V-Score Depth | 20-25% dari ketebalan papan |
Desain Berkas Formate | Gerber RS-274,274D, Elang dan AutoCAD DXF, DWG |
Kami melakukan beberapa prosedur mutu Menjamin sebelum pengiriman keluar setiap papan PCB
---Ini termasuk:
* Inspeksi visual
* Terbang Probe
* Bed kuku
· * Impedansi kontrol
· * Solder-kemampuan deteksi
* Digital mikroskop metallograghic
· * AOI (Automated Optical Inspection)
Rinci Istilah untuk PCB Manufaktur
--- Persyaratan teknis untuk perakitan PCB:
* Profesional Permukaan-mount dan Melalui lubang Teknologi solder
* Berbagai ukuran seperti 1206,0805,0603 komponen teknologi SMT
* ICT (Dalam Circuit Test), FCT teknologi (Fungsional Circuit Test).
* Majelis PCB Dengan UL, CE, FCC, RoHS Persetujuan
* Nitrogen reflow gas teknologi solder untuk TPS.
* Tinggi Standard SMT & Solder Majelis Line
* Kepadatan tinggi papan saling kapasitas teknologi penempatan.
Kemampuan PCB Majelis
Kuantitas | Prototipe & Low Volume Majelis PCB, dari 1 Dewan untuk 250, adalah spesialisasi, atau hingga 1000 |
Jenis Majelis | SMT, Thru-lubang |
solder Type | Larut Air Solder Paste, Bertimbel dan Lead-Free |
komponen | Pasif Down to 0201 ukuran BGA dan VFBGA Leadless Chip Carriers / CSP Majelis SMT dua sisi Fine Pitch untuk 0.8mils Perbaikan BGA dan Reball Bagian Penghapusan dan Penggantian |
Ukuran Bare Dewan | Terkecil: 0,25 * 0,25 inci Terbesar: 20 * 20 inci |
File Formate | Bill of Material file Gerber Pick-N-Place berkas |
Jenis Layanan | Turn-key, parsial turn-key atau konsinyasi |
kemasan komponen | Cut Tape, Tube, gulungan, Parts longgar |
Belok Waktu | Layanan hari yang sama ke layanan 15 hari |
pengujian | Terbang Probe Test, X-ray inspeksi AOI Uji |
Proses perakitan PCB | Pengeboran ----- Paparan ----- Plating ----- Etaching & melucuti ----- Punching ----- Uji Listrik ----- SMT ----- gelombang solder --- --Assembling ----- ICT ----- Fungsi Pengujian ----- Suhu & Kelembaban Pengujian |
Kami mampu memberikan layanan terbaik elektronik s:
timbal Waktu
Sampel: 3-4 hari
Produksi massal: 7-15 hari (tergantung pada kuantitas)
Syarat pembayaran
T / T, Western Union
Packing dan Pengiriman
paket vakum dalam karton
Persyaratan teknis untuk perakitan PCB:
1) Profesional Permukaan-mount dan Melalui lubang Teknologi solder
2) Berbagai ukuran seperti 1206,0805,0603,0402 komponen teknologi SMT
3) ICT (Dalam Circuit Test), FCT teknologi (Fungsional Circuit Test).
4) PCB Majelis Dengan UL, CE, FCC, RoHS Persetujuan
5) teknologi reflow gas Nitrogen solder untuk SMT.
6) Tinggi Standard SMT & Solder Majelis Line
7) kapasitas kepadatan tinggi papan saling berhubungan teknologi penempatan.
Persyaratan kutipan untuk PCB dan perakitan PCB:
1) File Gerber dan daftar Bom
2) Batal pics dari pcba atau sampel pcba bagi kita
3) Metode pengujian PCBA
Mengapa kami?
Kualitas
UL kami (E465880) / standar RoHS memastikan rakitan kualitas dari awal sampai akhir. Apakah itu produk kustom sederhana atau kompleks produksi turnkey run, JHD PCB akan mematuhi standar kualitas tertinggi.
Mampu
JHD PCB menawarkan terbaru dalam kemampuan perakitan dan kualifikasi mengasuransikan kualitas yang dibangun ke dalam setiap produk yang kami hasilkan.
Pengalaman
Ketika datang ke membangun Anda Anda ingin pasangan Anda dapat bergantung pada. Tim manajemen kami memiliki lebih dari 8years pengetahuan industri gabungan. Tim teknik kami memiliki lebih dari 5 tahun pengalaman.
Melindungi kepentingan Anda
Melindungi Kekayaan Intelektual Anda adalah salah satu pekerjaan! Staf kami profesional terlatih semua bekerja di bawah kontrak kerahasiaan yang ketat dan mengobati dokumentasi penting Anda karena mereka akan mereka sendiri.
keluwesan
JHD PCB membanggakan diri pada kemampuan kita untuk program tailor khusus di seluruh kebutuhan pelanggan kami. JHD PCB membutuhkan waktu untuk mendengarkan kebutuhan bisnis yang unik Anda dan kemudian berangkat untuk mengungguli mereka.
Aplikasi Produk:
1. Komputer dan produk yang relevan: papan daya Movable, U Disk, antarmuka jaringan, komputer panel, cameral, kawat-kurang tikus.
2. Alat rumah: proyektor pintar / cameral digital, papan frekuensi tinggi. Perekam dan papan repeater, perlengkapan audio auto papan utama dan papan kontrol.
Komunikasi 3. Kawat-kurang: papan ponsel ,. GPS / arah rekor papan, telepon papan utama nirkabel, papan utama interkom.
4. LED Lighting: kekuatan drive LED, LED panel cahaya, LED sabuk cahaya.
JHD PCB ingin menjadi mitra terpercaya Anda dalam waktu dekat!
